Tudo bom galera? Decorrente do projeto anterior, no qual criamos um monitor portátil para horta e estufa agrícola, surgiu a necessidade de ter um carregador de bateria de lítio, como esta acima na imagem, com formato de tablet. Como decidi utilizar este tipo de bateria recarregável, dei uma fuçada nas minhas sucatas e encontrei um carregador de celular bem antigo, porém intacto e com pouco uso. Surgiu a idéia de montar um projetinho bem simples mas funcional para carregar este tipo de bateria.

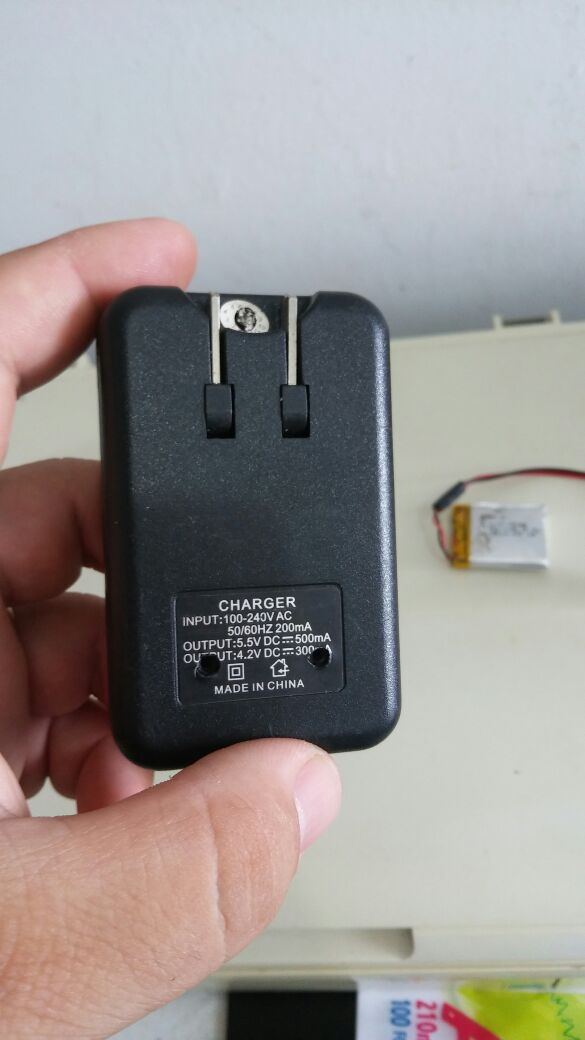

Analisando as características do carregador
O carregador possui caracteristicas adequadas para carregar esta bateria, como voltagem e amperagem.
Desmontei para dar uma olhada por dentro e localizar o contato positivo e negativo.
Abrindo o carregador
Montando o fio no carregador
Localizado os contatos, cortei um pedaço de um fio em par preto e vermelho para ficar de fora para poder carregar a bateria.
Soldando os fios
No pedaço dos fios dei um nó deixando aproximadamente uns 10 cm para ficar do lado de fora e fiz um pequeno furo para passar os fios. A finalidade de eu ter dado um nó nos fios é para que os mesmos não forcem a solda que é frágil.
Fechando o carregador
Soldando o pino femea
Na imagem acima soldei o pino femea, para encaixar no pino macho da bateria.
Conclusão da Montagem e Testes
Aqui a luz esta vermelha no indicador, bateria carregando.
Uma hora depois, a bateria já estava carregada, como podem ver no indicador, a luz verde.
Na imagem acima os testes no vasinho de morango.
O bacana destes tipos de motagem é o reaproveitamento de sucata. Montagem simples, rápida e funcional. Este projetinho foi custo zero (0) por motivo de eu ter todos os materias na minha sucata 😎.
Até a próxima !
